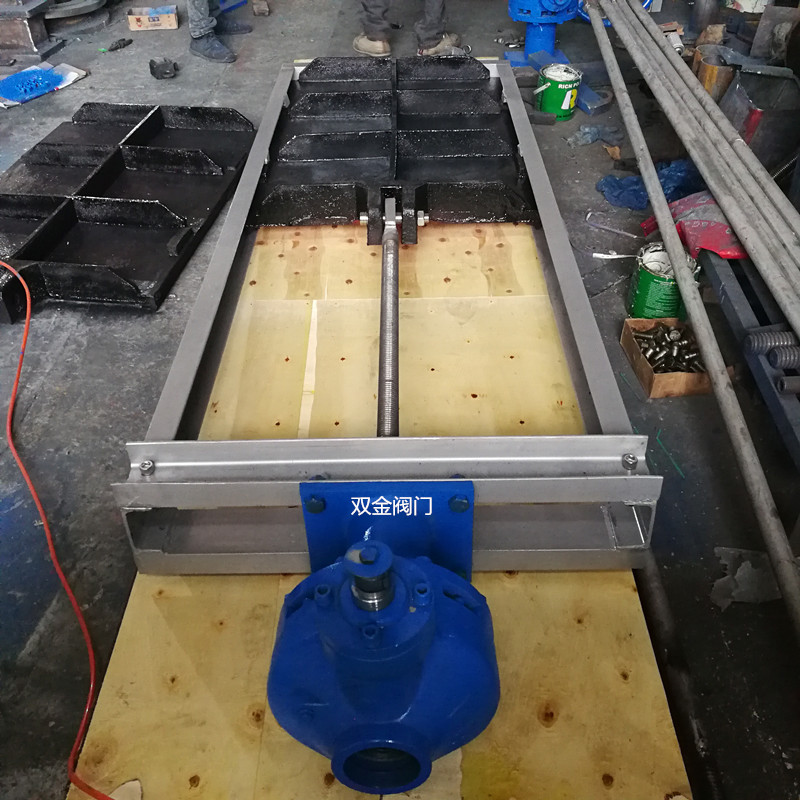

手動不銹鋼渠道閘門
- 質量穩定：實行全過程質量監控，細致入微，各方面檢測！
- 價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
- 交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！
- 銷售：0577-67957398
詳情介紹
手動不銹鋼渠道閘門廣泛應用于給水排水工程，用以截斷渠道內的水流，其工作介質為常溫下的原水，清水，污水。
公稱通徑：300X300-2500X2500mm
適用介質：清水、污水、海水以及酸性介質
環境溫度： -40。C – 80。C
PZM手動不銹鋼渠道閘門的主要特點：

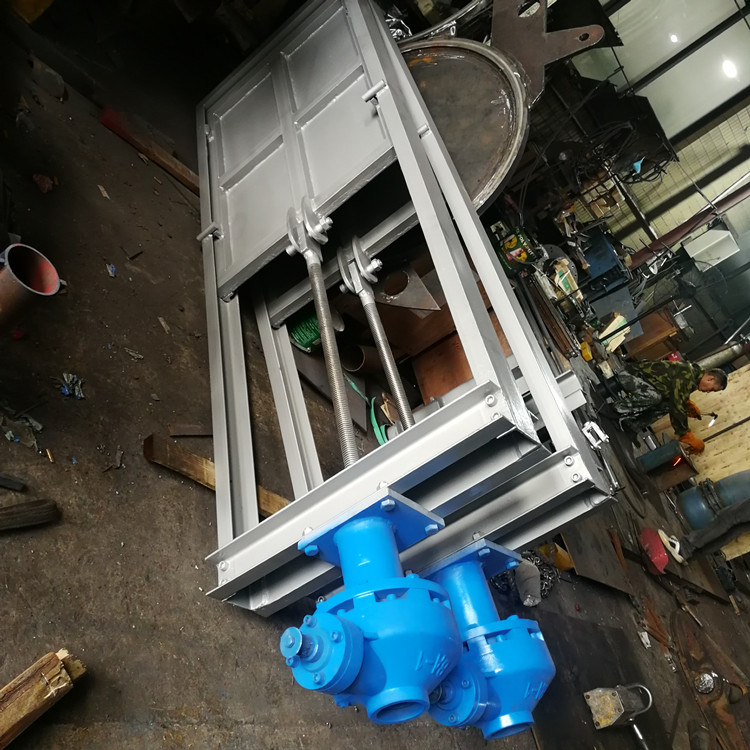

1、閘門的過水斷面與渠道等寬；超寬型可制作成雙吊點啟閉。
2，對渠道深度的適應性強；
3、橡膠密封，止水性能好；
4、不銹鋼制作，防腐性能好；
5、可配手動或手電兩用螺桿式啟閉機，對偏遠無電地區的使用更為方便。
介紹
一． 適用范圍
常用于給水、排水、引水、等水利工程。
二． 形式及結構
1.形式:不銹鋼渠道閘門。
2.結構:本設備主要由閘門（門框、閘板）、密封條、吊塊螺母等部件組成。密封面上鑲有P型橡膠條，保證了密封性和耐久性，
久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調整、使用、維護方便、性能可靠等特點。
主要技術參數
工作場所： 室外
介質及PH值： 污水（6-9）、污泥（6-9）、排放水（5-8）
安裝形式： 渠裝式
渠道閘門主要零件材料及連接尺寸
四.性能及結構
1．符合《ZBM型》企業標準。
2．閘門結構形式為明桿式、閘門的主要部件（閘板、閘框和導軌）進行酸洗鈍化處理。
3．閘板、閘框按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5 。
4．門槽采用鋼板折彎成“U”字形，有一定的強度和剛度，在使用中不變形；門體為整體結構，在迎水面焊接“井”字形加強筋。
5．導軌按較大工作水頭設計，其拉伸、壓縮和剪切強度安全系數不小于5。
6．密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中，不能變形和松動，
螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。
7．密封座止水橡膠采用優良橡膠，密封條厚不小于4mm。
8. 在閘板上端設有吊耳與閘板連接，吊耳的受力點靠近閘板中心線，在zui大水頭啟閉時，其拉伸壓縮和剪切強度的安全系數不小于5。
9．閘桿的傳動螺紋為梯形螺紋，精度達到7級標準，閘桿按較大工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。
10．閘門在較i大工作水頭時，密封泄漏量正向承壓≤0.72L/min.m ，反向承壓≤1.25L/min.m（密封長度）。
11．閘框密封座與閘板密封座間隙小于0.8mm。
12．閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。
13．在要求的操作條件下，啟閉機手柄設計較大手搖力為15Kg。
14．驅動裝置采用一體化電動啟閉裝置，設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。
15.閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置，并帶有開度指示器，
閘門的開啟程度，帶有文字“開”的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪，以供手動操作。
16．電動機為封閉結構、絕緣等級為F級,防護等級IP55，工作時噪聲小于45dB（A）。
17．閘門就地控制設備滿足下列條件并具有下列裝置：
采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。
電源：3相5線制， 交流電380V，50Hz
電機保護空氣開關、接觸器、熱繼電器、開閉指示燈、起?？刂瓢粹o等元件。
五.渠道閘門主要零部件材質：
閘槽： 不銹鋼
門體： 不銹鋼
止水橡膠： 橡膠
絲桿： 不銹鋼
啟閉機座： 鑄鐵
緊固件： 不銹鋼
六.防腐
1． 不銹鋼及非金屬材料不涂防腐涂料。
2． 傳動部位接觸面涂防銹油脂保護。
3． 碳鋼部件（傳動部件除外）均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆，外罩面漆。
4． 涂層均勻、光亮完整，沒有粗糙不平，漏漆等現象。漆膜牢固，無剝落、裂紋等缺陷。
七.油漆
1.表面進行噴涂處理。
2.涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。
八．技術標準
1． 本設備材料符合GB標準規定。
2． 所有量度、尺寸、重量均用單位（SI）表示。
3． 我公司已通過ISO9001質量體系認證。
九．測試
1.所有渠道閘門及電動啟閉機在制造與裝配后，以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、
制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。
2.各項測試工作在我公司進行并由業主代表到場。
3.閘板、閘框及框架取得試棒的化學成份分析驗證其成份。
4.我公司將提供所有螺桿材料試驗證明。
5.校核啟閉機的所有功能，并進行常規試驗。
